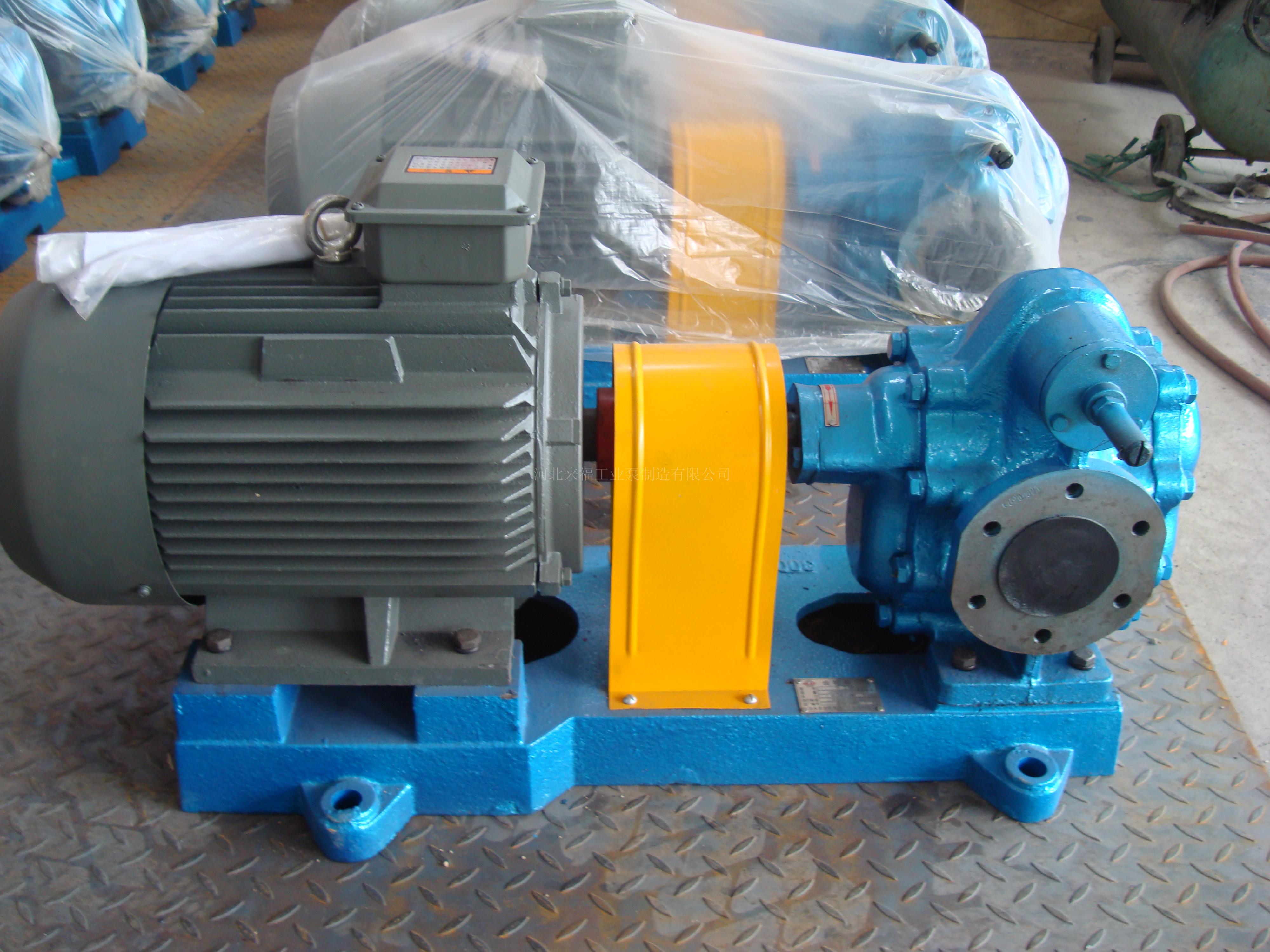

KCB系列齒輪泵結構特點
KCB系列齒輪泵主要有齒輪,軸,泵體,溢流閥軸端密封所組成.齒輪經熱處理有較高的硬度和強度,與軸一同安裝在可更換的軸套內運轉.泵內全部零件的潤滑均在泵工作時利用輸出介質而自動達到.
KCB系列齒輪泵用途
KCB系列齒輪泵適用于輸送不含固體顆粒和纖維,無腐蝕性,溫度不高于180℃,粘度為5×10-6～1.5×10-3m2/s (5-1500cSt)的潤滑油或性質類似潤滑油的其他液體.
KCB系列齒輪泵應用范圍
在輸油系統中可用作傳輸,增壓泵;
在燃油系統中可用作輸送,加壓,噴射的燃油泵;
在工業領域中,均可作潤滑油泵用.
泵內有設計合理的泄油和回油槽,是齒輪在工作中承受的扭矩力小,因此軸承負荷小,磨損小,泵效率高.
泵設有溢流閥作為超載保護,溢流閥的全回流壓力為泵額定排除壓力的1.5倍,也可在允許排出壓力范圍內根據實際需要另外調整.但注意本溢流閥不能作減壓閥的長期工作,需要時可在管路上另行安裝.從主軸外伸端向泵看,為順時針旋轉.
KCB型齒輪油泵性能參數
型號
|
流量 Q |
轉速 n
r/min
|
排出壓力
pMpa |
必需汽
蝕余量rm |
效率
η
%
|
電動機 |
| m3/h |
L/min |
功率KW
|
型號 |
| KCB-18.3 |
1.1 |
18.3 |
1400 |
1.45 |
5 |
44 |
1.5 |
Y90L-4 |
| 2CY-1.1/1.45 |
| KCB-33.3 |
2 |
33.3 |
1420 |
1.45 |
5 |
44 |
2.2 |
Y100L1-4 |
| 2CY-2/1.45 |
| KCB-55 |
3.3 |
55 |
1400 |
0.33 |
7 |
41 |
1.5 |
Y90L-4 |
| 2CY-3.3/0.33 |
| KCB-83.3 |
5 |
83.3 |
1420 |
0.33 |
7 |
43 |
2.2 |
Y100L1-4 |
| 2CY-5/0.33 |
| KCB-135 |
8 |
135 |
940 |
0.33 |
5 |
46 |
2.2 |
Y112M-6 |
| 2CY-8/0.33 |
| KCB-200 |
12 |
200 |
1440 |
0.33 |
5 |
46 |
4 |
Y112M-4 |
| 2CY-12/0.33 |
| KCB-300 |
18 |
300 |
960 |
0.36 |
5 |
42 |
5.5 |
Y132M2-6 |
| 2CY-18/0.36 |
| KCB-483.3 |
29 |
483.3 |
1440 |
0.36 |
5.5 |
42 |
11 |
Y160M-4 |
| 2CY-29/0.36 |
| KCB-633 |
38 |
633 |
970 |
0.28 |
6 |
43 |
11 |
Y160L-6 |
| 2CY-38/0.28 |
| KCB-960 |
58 |
960 |
1470 |
0.28 |
6.5 |
43 |
18.5 |
Y180M-4 |
| 2CY-58/0.28 |
| KCB-1200 |
72 |
1200 |
740 |
0.6 |
7 |
43 |
37 |
Y280S-8 |
| KCB-1600 |
95 |
1600 |
980 |
45 |
Y280S-6 |
| KCB-1800 |
112 |
1800 |
740 |
0.6 |
7.5 |
43 |
55 |
Y315S-8 |
| KCB-2500 |
150 |
2500 |
985 |
75 |
Y315S-6 |
| KCB-2850 |
170 |
2850 |
740 |
0.6 |
8 |
44 |
90 |
Y315L1-8 |
| KCB-3800 |
230 |
3800 |
989 |
110 |
Y315L1-6 |
| KCB-4100 |
245 |
4100 |
743 |
0.6 |
8 |
44 |
132 |
Y355M1-8 |
| KCB-5400 |
325 |
5400 |
989 |
160 |
Y355M1-6 |
| KCB-5600 |
330 |
5600 |
744 |
0.6 |
8 |
44 |
160 |
Y355M2-8 |
| KCB-7600 |
460 |
7600 |
989 |
200 |
Y355M3-6 |
| KCB-7000 |
420 |
7000 |
744 |
0.6 |
8 |
44 |
185 |
Y355L1-8 |
| KCB-9600 |
570 |
9600 |
989 |
250 |
Y355L2-6 |
