2CY型齒輪泵外形及安裝尺寸

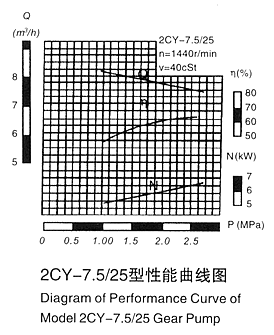

※ 性能曲線圖
|
各型齒輪泵的性能參數，是在介質粘度4×10-3m2/s(40cSt)時確定的。性能參數表中給出的參數值適用于介質粘度1×10-5～8×10-5m2/s(10～80cSt)范圍內，超出這個范圍則根據用戶提出的性能參數要求另行確定。
各型齒輪泵性能參數中給出的排出壓力是給出的最大的工作壓力值，在此范圍內泵均能正常工作，其工作范圍見圖一。
|

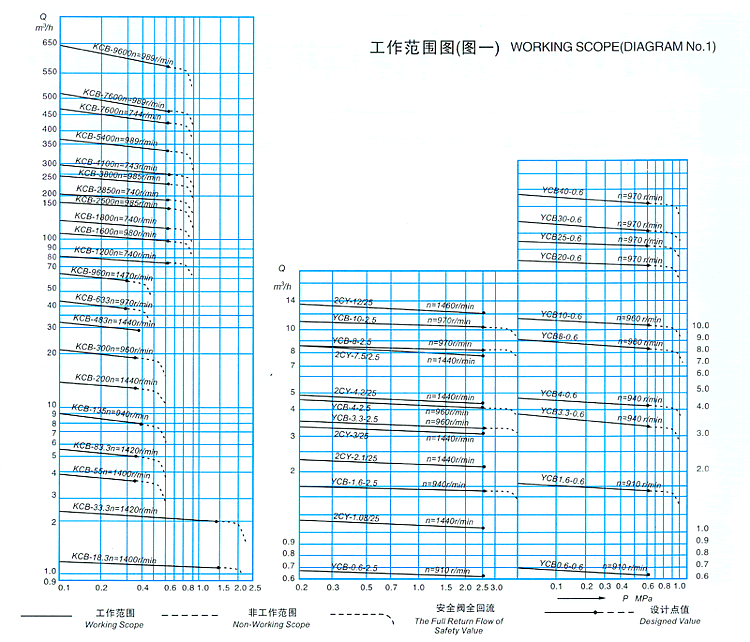

※ 工作范圍圖

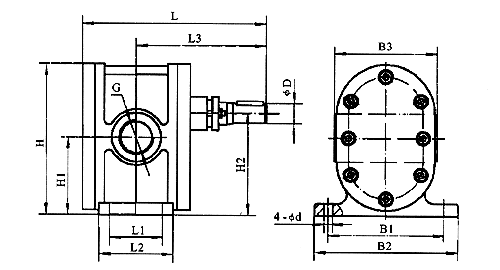

2CY型泵外型、安裝尺寸
|
|
L |
L1
|
L2
|
L3 |
B1 |
B2 |
B3 |
H |
H1
|
H2
|
G |
φD |
4-φd |
| 2CY-1.08/2.5 |
193.5 |
45 |
75 |
138.5 |
114 |
138 |
95 |
132 |
67.5 |
87 |
G3/4" |
18 |
10 |
| 2CY-2.1/2.5 |
198.5 |
48 |
78 |
142.5 |
124 |
154 |
110 |
164.5 |
86 |
112 |
G1" |
18 |
10 |
| 2CY-3/2.5 |
198.5 |
48 |
78 |
142.5 |
124 |
154 |
110 |
164.5 |
86 |
112 |
G1" |
18 |
10 |
| 2CY-4.2/2.5 |
220 |
58 |
88 |
155 |
160 |
190 |
140 |
205 |
107.5 |
140 |
G11/4" |
28 |
12 |
| 2CY-7.5/2.5 |
239 |
65 |
98 |
164.5 |
160 |
190 |
140 |
205 |
107.5 |
140 |
G11/2" |
28 |
12 |
| 2CY-12/2.5 |
360 |
106 |
136 |
257 |
190 |
220 |
210 |
256 |
136 |
178 |
G2" |
32 |
14 |

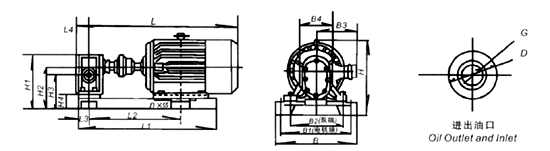

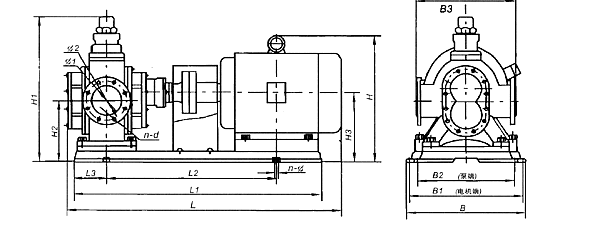

2CY-1.08～2CY-12/12.5外型、安裝尺寸重量
|
型號
|
L
|
L1
|
L2
|
L3 |
L4
|
H
|
H1
|
H2
|
H3
|
H4
|
B
|
B1 |
B2 |
B3 |
B4 |
G
|
D
|
n×φ
|
|
|
2CY-1.08/2.5
|
582
|
486
|
339
|
47.5
|
55
|
290
|
190
|
145
|
125.5
|
58
|
293
|
257
|
190
|
180
|
95
|
G3/4"
|
φ36
|
4×φ18
|
56
|
|
2CY-2.1/2.5
|
586
|
493
|
344
|
49
|
56
|
302
|
210
|
157
|
131
|
45
|
293
|
257
|
206
|
180
|
110
|
G1"
|
φ50
|
4×φ18
|
63.5
|
|
2CY-3/2.5
|
605
|
499
|
349
|
49
|
56
|
310
|
210
|
157
|
131
|
45
|
333
|
297
|
206
|
190
|
110
|
G1"
|
φ50
|
4×φ18
|
77.5
|
|
2CY-4.2/2.5
|
720
|
585
|
420
|
54
|
65
|
373
|
255
|
190
|
157.5
|
50
|
368
|
332
|
242
|
210
|
140
|
G11/4"
|
φ70
|
4×φ18
|
121
|
|
2CY-7.5/2.5
|
780
|
637
|
448
|
60
|
75
|
378
|
260
|
195
|
162.5
|
55
|
368
|
332
|
242
|
210
|
140
|
G11/2"
|
φ70
|
4×φ18
|
136
|
|
2CY-12/2.5
|
1020
|
862
|
616
|
78
|
103
|
468
|
321
|
243
|
201
|
65
|
416
|
380
|
272
|
255
|
210
|
G2"
|
φ95
|
4×φ18
|
173
|
