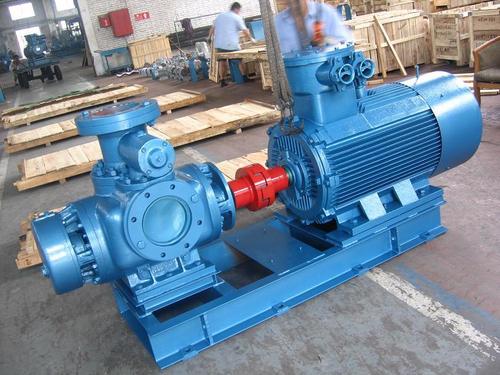

2W.W型雙螺桿泵結構特點:
W.W系列雙螺桿泵按照標準GB11035-89<<船用電動雙螺桿泵>>的規定生產的.通過泵體中主,從動螺桿的相互嚙合,以及螺桿和泵體孔的配合,在泵體中形成一個個密封空腔,在螺桿轉動時,這些密封空腔連續向前移動,推動密封腔中的液體到出口排出,實現輸送液體的目的.
2W.W型雙螺桿泵結構特點:
2W.W密封型雙螺桿泵采用雙吸式結構,螺桿兩端處于同一壓力腔中,軸向力可以自行平衡.兩端軸承采用外裝式,單獨采用潤滑油（脂）潤滑,因而不受輸送介質的影響.兩螺桿間用一對同步齒輪驅動,螺桿齒面間并不接觸,而留有一微小間隙,介質中的雜質并不能對螺桿齒面產生直接的磨損（除沖刷外）.除一些小排量泵外（2W.W4.0以下）,一般在泵體上都帶有內流式溢流閥,當排放壓力超過額定值時,有保護作用.泵體上的進出口方向有二種,一為水平進,水平出;二為水平進,垂直向上出;用戶可根據自已需要選擇.
2W.W型雙螺桿泵工作原理如圖
2W.W型雙螺桿泵的優點:
1,輸送液體平穩,無脈動,無攪拌,振動小,噪音低.
2,有很強的自吸性能,多相混輸時,含氣率不高于80%,含沙量不高于500g/m3.
3,外置軸承結構,采用獨立潤滑,可以輸送各種非潤滑性介質.
4,采用同步齒輪驅動,二轉子之間不接觸,即使短時間空轉也無妨.
5,泵體帶有加熱套,可以輸送各種清潔或含有固體小顆粒的低粘度或高粘度介質（一般顆粒直徑小于0.12-0.2mm）.
6,正確的選用材料,甚至可以輸送很多有腐蝕性的介質.
7,雙吸式結構,轉子上沒有軸向力.
8,軸端采用機械密封或波紋管機械密封,具有壽命長,泄漏少,適用范圍廣的特點.
性能范圍:
1,工作壓力4.0MPa
2,流量范圍 1～2500m3/h
3,溫度范圍-20～340℃
4,介質粘度 1～3000mm2/s,降低轉速可達到106mm2/s
介質粘度對 雙螺桿泵性能影響較大,泵的名義排量是指在特定粘度條件下的排量,為保證泵能在較率下工作,在試驗不充分時,建議按下列粘度條件選擇轉速:
介質粘度cSt 轉速r/min
?。?00 1500
400 ～1200 1000
1200～3600 750
對于粘度更高的介質,所應選用的轉速和驅動電機功率,請與制造廠聯系.
選用泵應考慮的主要事項
1,介質的潤滑性,清潔度,腐蝕性.
2,介質的粘度,溫度.
3,介質進,出口壓力,安裝高度.
4,使用場合的防爆要求.
5,訂貨時請注明規格,型號,設計使用壓力,轉速,介質粘度,溫度,電機防爆級別,介質名稱.
如:2W.W5.0-64-J-1,1.0MPa,980r/min,
介質:粘度:500cSt,80℃,EXd2BT4
介質:重質燃料油.
希望選擇時留有的富裕量,以確何可靠.
