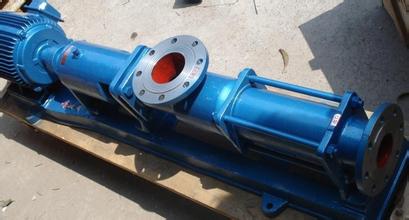

GNF型不銹鋼單螺桿泵概述
GNF型不銹鋼單螺桿泵屬容積式泵.它的主要工作部件是偏心螺旋體的螺桿(稱轉子)和內表面呈雙線螺旋面的螺桿襯套(稱定子)其工作原理是當電機帶動泵軸轉動時,螺桿一方面繞本身的軸線旋轉,另一方面它又沿襯套內表面滾動,于是形成泵的密封腔室,螺桿每轉一周,密封腔中的液體向前推進一個螺距,隨著螺桿的連續轉動,液體以螺旋形的方式從一個密封腔壓向另一個密封腔,.擠出泵體. 螺桿泵是一種新型的輸送液體的機械,具有結構簡單,工作.可靠,使用維修方便,出液連續均勻,壓力穩定等優點.凡接觸物料膠,工作溫度可達120度,可用在輸送食品漿料和粘度1-1000000厘泊含有固體顆?；蚰z塊的溶液漿,懸浮液的腐蝕性介質.廣泛用于食品,冶金,化工等工業部業.
GNF型不銹鋼單螺桿泵用途
1、制糖廠的糖蜜、糖汁、庶汁、甜菜渣的輸送；
2、罐頭廠、食品廠的奶粉、淀粉、蜜蜂、咖啡、牛奶、奶油、食用油、各種維生素液、麥芽醬、蕃茄醬、果醬、蛋黃醬、冰淇淋等的裝料和輸送；
3、釀造酒廠的酒類飲料、香料、發酵液的投料配料,壓濾機裝料,糧食廢渣的輸送；
4、魚類加工廠的魚肝油、魚油、魚松、魚渣輸送；
5、果品加工廠糖汗果汗的輸送、柑桔、水果的搗爛,填料機的加料等；
6、糧食加工廠的食油、大米及玉米淀粉等的漿料及輸送；
7、肉類加工廠的屠宰物:油脂、肉油榨取、裝箱、廢液的輸送.
8、制藥廠:各種維生素液、藥液、乳劑的加料運輸,懸浮液、鹽水、鹽污泥、藥渣等輸送；
9、化學工業:酸、堿液的輸送,各種懸浮液、乳膠液、油脂、膠液,各種化工染料,油漆,各種粘合劑,軟膏、漿料的投料、配料和輸送；尤其是一般離心泵無法輸送的各種高粘度物料,或帶有固體顆粒的物體,本泵都能輸送；
10、刷油墨的配料輸送；
11、造紙廠的紙漿、黑液的輸送；
12、石油化工廠的油類產品、油脂、廢液污泥的輸送；
13、乙炔站電石污泥的輸送；
14、建筑行業輸送灰漿、石灰乳、砂漿、水泥漿等；
15、農業:可用作井抽水、飼料加式過程的輸送及裝投料；
16、廣泛用于工業和生活的污水、污泥處理；污水中通常含有許多懸浮物,有.腐蝕性粘度,往往含有固體顆粒,因而使用濃漿泵輸送是合適的；
17、用于原子能發電站的污染水,污漿液和其它物料的輸送；
18、礦井排污水、污泥；
此外,在鋼鐵工業、造船工業、陶瓷工業、紡織工業、水廠等都能使用.
GNF型不銹鋼單螺桿泵型號意義說明
例:GNF29*4
G:表示單螺桿泵
N:表示一般結構
F:表示螺桿及過流部分的零件用不銹鋼制成,橡膠襯套由耐腐.無味的膠料制作.
29:表示螺桿的直徑為29毫米.
4:表示螺桿的螺距數為4
GNF型不銹鋼單螺桿泵主要技術參數
|
型 號
|
流 量
|
揚程H
|
轉速rpm
|
功率KW
|
效率(%)
|
吸程m
|
進出口直徑 mm
|
重量kg
|
電機型號
|
|
m3/h
|
l/s
|
軸功率
|
電機功率
|
|
GNF29×4
|
1.5
|
0.42
|
≥45
|
960
|
0.98
|
1.5
|
42
|
5
|
33
|
26
|
Y100L—6
|
|
GNF40×2
|
8
|
2.2
|
≥45
|
960
|
2.18
|
3
|
50
|
5
|
52
|
100
|
Y132S—6
|
|
GNF64×4
|
20
|
5.6
|
≥45
|
960
|
6.66
|
11
|
50
|
5
|
100
|
151
|
Y160L—6
|
