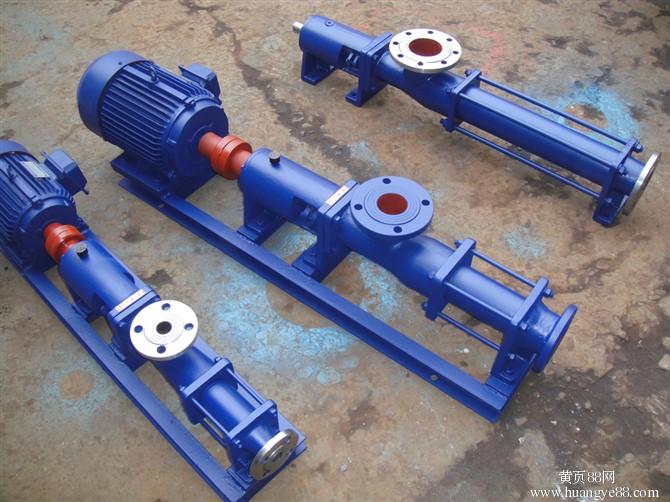

直連式單螺桿泵概述特點
直連式單螺桿泵采用插入式連接軸直接與減速器連接,軸承座和聯軸器,軸向尺寸較短,用減速器可靠的承載能力！
直連式單螺桿泵的工作原理
螺桿具有單頭螺紋,其任意截面皆為半徑為R的圓,截面的中心位于螺旋線上且與螺桿的軸心線偏離一個偏心距e,繞軸旋轉且沿軸向移動而形成的
頭數比Lobes:螺桿的定子的頭數T1比轉子的頭數T2多一個,即T1=T2+1.他們的比值成為頭數比.螺桿泵可以分為單頭（1:2）和多頭（2:3,3:4）等.
頭數比越多,螺桿泵的輸出扭矩越大,轉速越低.反之,輸出的扭矩越小,轉速越高.
襯套內表面具有雙螺紋,其任意截面為一長圓,兩端是半徑為R（等于螺桿截面半徑）的半圓,中間是長為4e的直線段.襯套的任意截面都是相同的長圓,只是彼此互相錯開一個角度.
螺桿裝入襯套后,螺桿表面與襯套內螺紋表面之間形成一個個封閉的腔室,同時任意截面也被分成上下兩個月牙形工作室（如圖1-3所示）.當螺桿旋轉時,靠近吸入室的一個工作室的容積逐漸增大,形成負壓,在壓差的作用下液體被吸入工作室.隨著螺桿的繼續轉動,工作腔容積不斷增至后,這個工作室封閉,并將液體沿軸向推向壓出室.與此同時上下兩個工作室交替循環地吸入和排出液體,因此液體被連續不斷地從吸入室沿軸向推向壓出室.
