一、用途說明
1、 KCB齒輪油泵適用于輸送各種油類、如重油、柴油、潤滑油、配用銅齒輪可輸送內點低液，如汽油、苯等，本單位還生產不銹鋼齒輪泵可輸送飲料和腐蝕性的液體。
2、 本泵不適用于含硬質顆?；蚶w維的，適用粘度為5*10-5~1.5*103m2/s，溫度不高于70°C；如需輸送高溫液體，請使用耐高溫齒輪泵。 二、工作原理
本型泵在泵體中裝有一對回轉齒輪，一個主動，一個被動，依靠?jì)升X輪的相互嚙合，把泵內的整個工作腔分兩個獨立的部分，吸入腔和排出腔；泵運轉時主動齒輪帶動被動齒輪旋轉，當齒化從嚙合到脫開的在吸入側就形成局部真空，液體被及入，被吸入的液體充滿齒輪的各個齒谷而帶到排出側，齒輪進入嚙合時液體被擠出，形成高壓液體并經泵的排出口排出泵外。

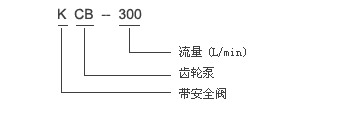

三、型號意義
|
型號
|
|
轉速 n
r/min
|
排出壓力 p
Mpa
|
必需汽
蝕余量
r
m
|
效率
η
%
|
電動機
|
|
m3/h
|
L/min
|
|
|
|
KCB-18.3
|
1.1
|
18.3
|
1400
|
1.45
|
5
|
44
|
1.5
|
Y90L-4
|
|
2CY-1.1/1.45
|
|
KCB-33.3
|
2
|
33.3
|
1420
|
1.45
|
5
|
44
|
2.2
|
Y100L1-4
|
|
2CY-2/1.45
|
|
KCB-55
|
3.3
|
55
|
1400
|
0.33
|
7
|
41
|
1.5
|
Y90L-4
|
|
2CY-3.3/0.33
|
|
KCB-83.3
|
5
|
83.3
|
1420
|
0.33
|
7
|
43
|
2.2
|
Y100L1-4
|
|
2CY-5/0.33
|
|
KCB-135
|
8
|
135
|
940
|
0.33
|
5
|
46
|
2.2
|
Y112M-6
|
|
2CY-8/0.33
|
|
KCB-200
|
12
|
200
|
1440
|
0.33
|
5
|
46
|
4
|
Y112M-4
|
|
2CY-12/0.33
|
|
KCB-300
|
18
|
300
|
960
|
0.36
|
5
|
42
|
5.5
|
Y132M2-6
|
|
2CY-18/0.36
|
|
KCB-483.3
|
29
|
483.3
|
1440
|
0.36
|
5.5
|
42
|
7.5
|
Y160M-4
|
|
2CY-29/0.36
|
|
KCB-633
|
38
|
633
|
970
|
0.28
|
6
|
43
|
11
|
Y160L-6
|
|
2CY-38/0.28
|
|
KCB-960
|
58
|
960
|
1470
|
0.28
|
6.5
|
43
|
18.5
|
Y180M-4
|
|
2CY-58/0.28
|
|
KCB-1200
|
72
|
1200
|
740
|
?0.6
|
?7
|
?43
|
37
|
Y280S-8
|
|
KCB-1600
|
95
|
1600
|
980
|
45
|
Y280S-6
|
|
KCB-1800
|
112
|
1800
|
740
|
?0.6
|
?7.5
|
?43
|
55
|
Y315S-8
|
|
KCB-2500
|
150
|
2500
|
985
|
75
|
Y315S-6
|
|
KCB-2850
|
170
|
2850
|
740
|
?0.6
|
?8
|
?44
|
90
|
Y315L1-8
|
|
KCB-3800
|
230
|
3800
|
989
|
110
|
Y315L1-6
|
|
KCB-4100
|
245
|
4100
|
743
|
?0.6
|
?8
|
?44
|
132
|
Y355M1-8
|
|
KCB-5400
|
325
|
5400
|
989
|
160
|
Y355M1-6
|
|
KCB-5600
|
330
|
5600
|
744
|
?0.6
|
?8
|
?44
|
160
|
Y355M2-8
|
|
KCB-7600
|
460
|
7600
|
989
|
200
|
Y355M3-6
|
|
KCB-7000
|
420
|
7000
|
744
|
?0.6
|
?8
|
?44
|
185
|
Y355L1-8
|
|
KCB-9600
|
570
|
9600
|
989
|
250
|
Y355L2-6
|
